L200 - INDICADOR DE NIVEL ROSCADO

INSTALACIÓN

El indicador de nivel líquido puede ser instalado en cupla roscada Ø 1” NPT ó bridada según esquema indicado.
En caso de que el recipiente posea una cupla diferente, se consultará por la entrega de acuerdo a la necesidad.
En garrafones debe agregarse con la flecha de la cápsula hacia el centro del mismo.

MATERIALES

- Cuerpo: Latón ( p/ Cupla Roscada )
- Soporte y partes de enlace: Aleación de aluminio.
- Flotante: Aluminio o Nylon.
- Conjunto de transmisión: Acetal
- Cápsula indicadora: Totalmente hermética, con visor plástico de alta resistencia a los golpes y a las inclemencias del tiempo,reemplazable sin necesidad de retirar el indicador de nivel de líquido.

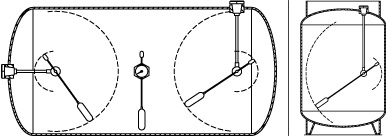

UBICACIÓN

La ubicación se determinará según las siguientes alternativas:

PEDIDO

Al realizar el pedido es necesario suministrar, con la mayor exactitud, los siguientes datos:
1- Tipo de recipiente.
2- Diámetro exterior del recipiente.
3- Ubicación del indicador de nivel: superior, lateral, centro del cabezal.
Si se lo instala en un garrafón: Informar distancia de la cupla al centro del cabezal y distancia entre casquetes.

Ver Descargas:
+ Famil Proyectos – Datos para garrafón
